Launch X-431 Euro Turbo II (2)

Náš spolupracovník Aleš Janderka přináší další z recenzí diagnostických přístrojů. Tentokrát se vracíme k výrobci Launch a k nejnovější verzi jeho zařízení X-431. Navazujeme na první část v předchozím vydání.

Obsah článku:
• Další diagnostické funkce
• Diagnostika OBD-II/EOBD
• Service Function
• ADAS
• Toolbox
• Praktické zkušenosti
• Hyundai Inster
• Hodnocení

Tento článek je z rubriky Měřili jsme s…. Další díly ZDE.

Read Data Stream neboli čtení aktuálních parametrů je důležitá a dobře propracovaná funkce testeru Launch. Nejdříve si ze seznamu vyberete potřebné parametry a pak potvrdíte. Při výběru volíte jen nejnutnější parametry, aby načítání dat nebylo pomalé. U koncernových vozů VW můžete navíc definovat, zda chcete parametry číst po kanálech, nebo si je vybrat v seznamu.

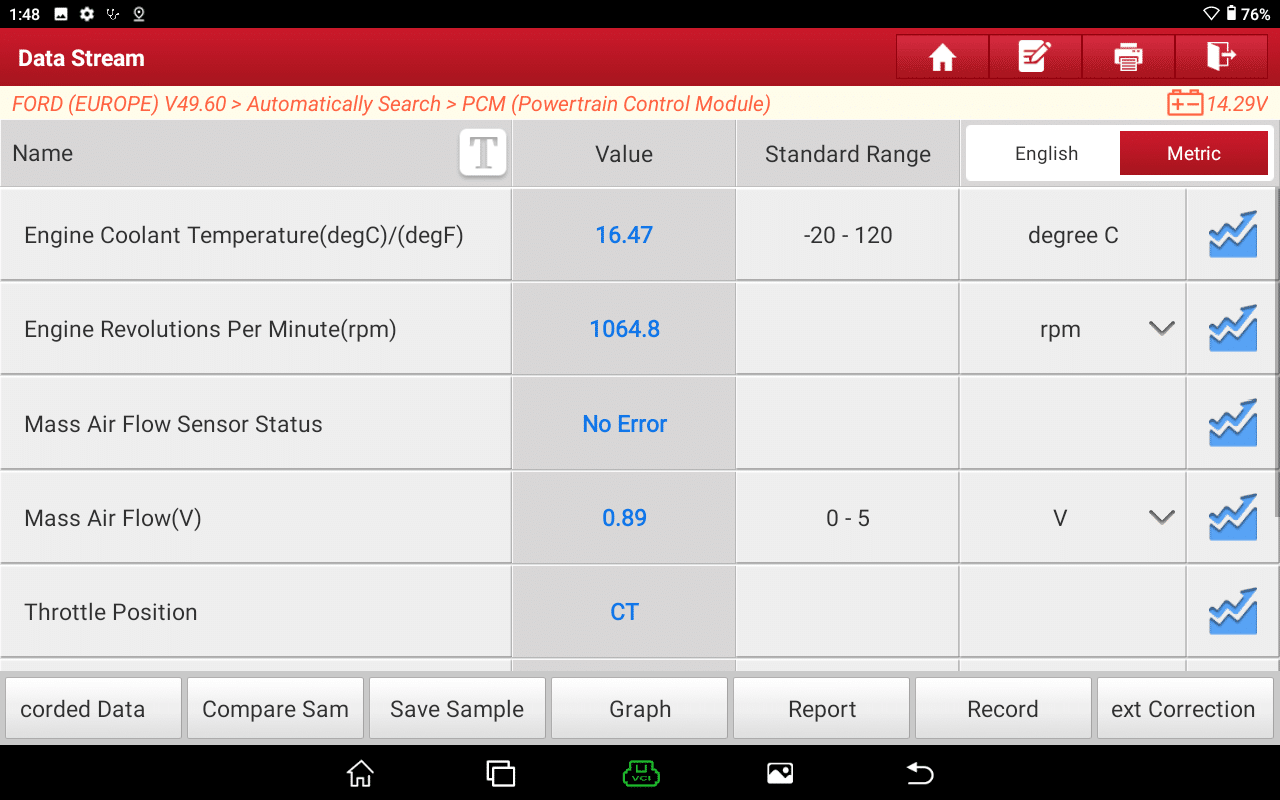

Okno se zobrazením živých dat je přehledné, vidíte veličinu i s jednotkou (obr. 16). U každého parametru si jednoduše pomocí ikonky můžete spustit grafické zobrazení, případě si zobrazit grafy všech parametrů najednou. Po ruce máte i tlačítko pro samplování k pořízení záznamu. Grafické zobrazení lze nastavit individuálně pro každý parametr nebo je možné všechna data sledovat v jednom grafu s vysvětlivkami barev (obr. 17). V grafickém zobrazení je na pravé straně obrazovky šipka, která otevře vysouvací okno se zobrazovanými daty, a tím můžete jejich seznam přímo upravit bez nutnosti návratu do úvodního seznamu. Všechno je přehledné, účelné a čitelné.

Z pomocných funkcí lze využít Save Sample pro uložení konkrétního okamžiku, Report pro uložení měření pro zákazníka nebo Record pro pořízení záznamu grafického průběhu. Grafický záznam umí zobrazit maximum a minimum datového toku.

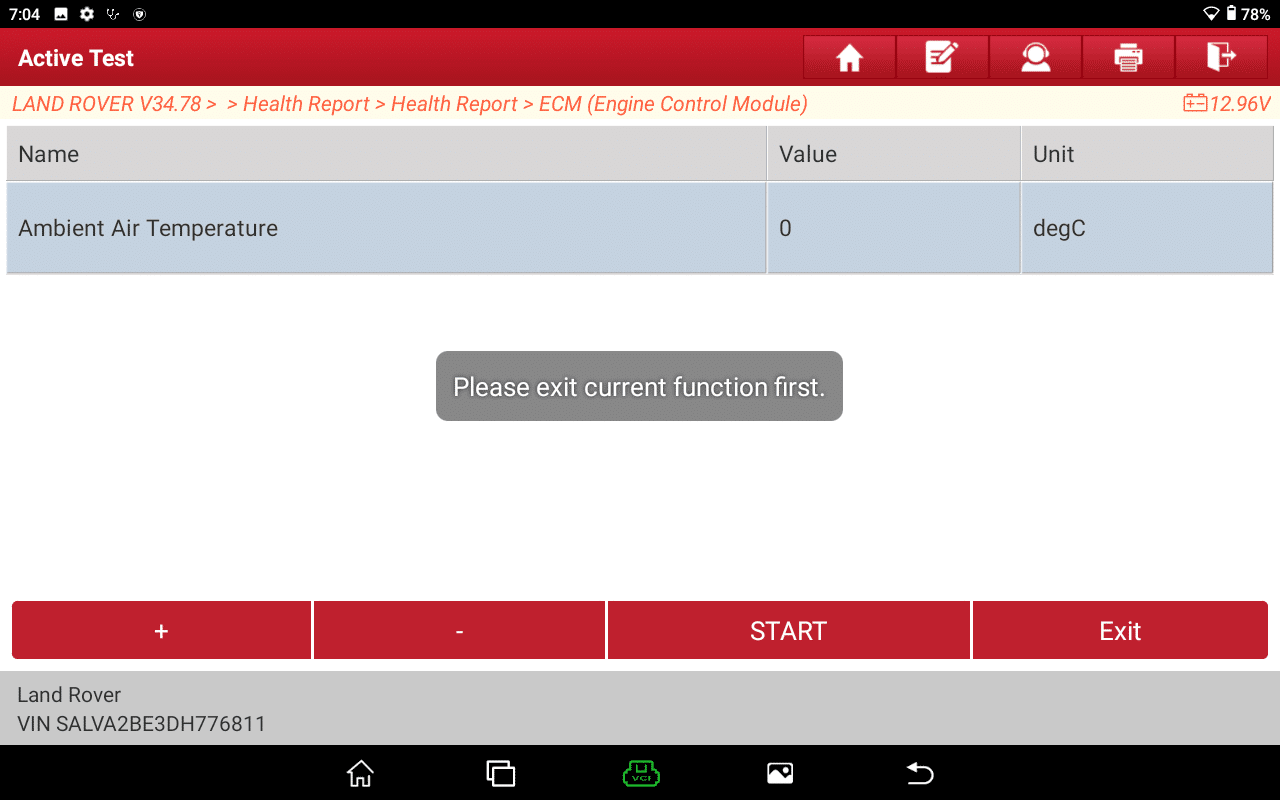

Test akčních členů – v úvodním okně se dozvíte vstupní podmínky testu, potom se zobrazí výběrové menu. V dolní části obrazovky je vždy ovládací tlačítko Start, Stop nebo Next pro ovládání testu (obr. 18). Po spuštění testu se otevře okno s parametry relevantními pro jeho průběh, takže můžete například vidět, jaká data akční členy během testu posílají do řídicí jednotky.

Další diagnostické funkce

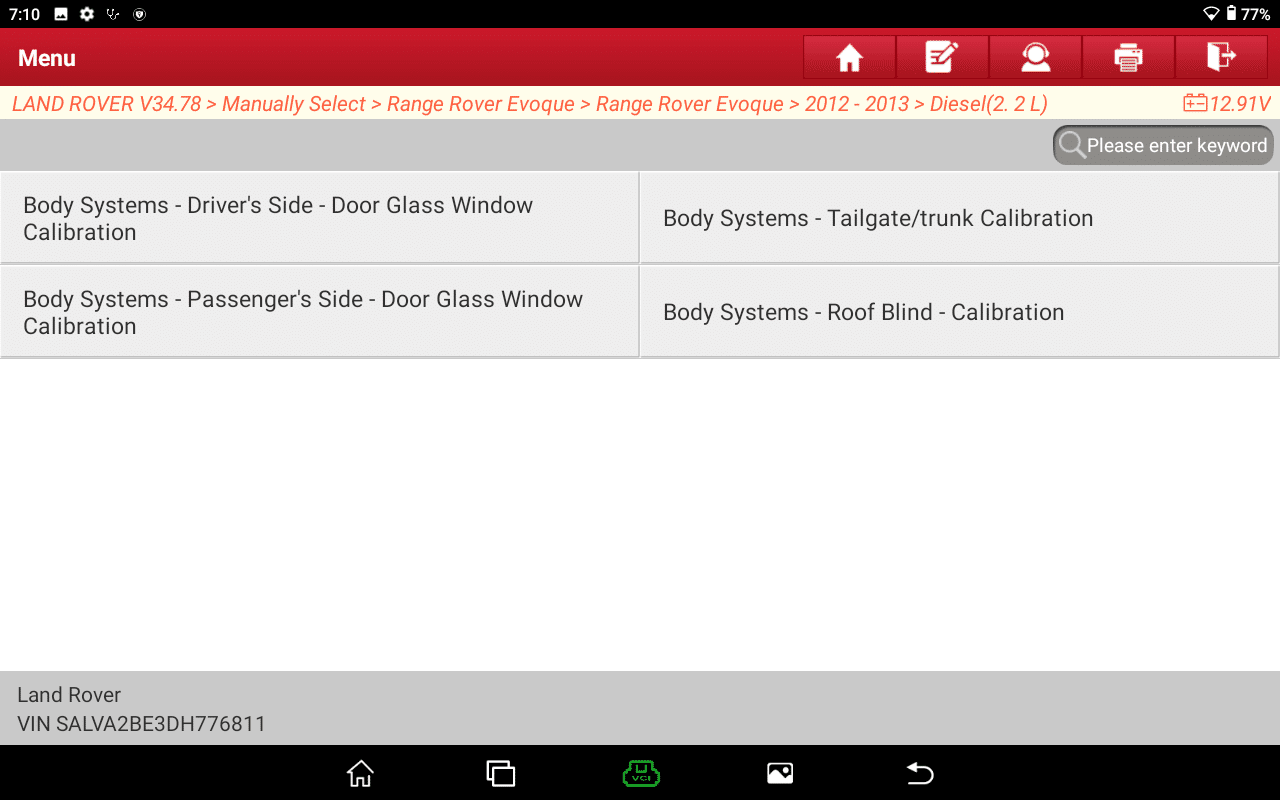

Rozsah přednastavení pro základní nastavení, adaptace, kódování a další speciální operace závisí na konkrétním diagnostikovaném vozidle a systému (obr. 19). Po zvolení procedury je obsluha nejdříve upozorněna na zajištění vstupních podmínek pro měření. Pak následuje řada povelových obrazovek, jako např. zapnout zapalování, nastartovat, vypnout zapalování atd.
